CAVIS VERBINDET LEBENSRÄUME.
Das intelligente Einbauelement zur Aufnahme von Holz- oder Metallzargen für die Massivwand.

CAVIS

CAVIS verbindet Zargenoptik mit innovativer Technik
CAVIS-Einbauelemente erlauben die Realisierung von in der Wand laufenden Holz- oder Glastüren. Sie sind neben der Aufnahme des Türblattes zusätzlich für die Montage einer Holz- oder Metallzarge vorgerüstet. CAVIS-Einbauelemente eignen sich wegen ihrer Zargenoptik in besonderer Weise, wenn in einer Wohnung traditionelle Drehtüren mit innovativen Schiebetüren kombiniert werden sollen. CAVIS verbindet dabei bis ins Detail durchgedachte Technik mit innovativem Zubehör.

Zarge

Mit vorgerüsteter Holz- oder Metallzarge
CAVIS-Einbauelemente sind neben der Aufnahme des Türblattes zusätzlich für die Montage einer Holz- oder Metallzarge vorgerüstet. Sie sind die erste Wahl, wenn in einem Gebäude traditonelle Drehtüren mit Schiebetüren kombiniert werden sollen und eine einheitliche Optik aller Türen gewünscht ist.

Holz & Glas

Ob Sie sich für eine elegante, puristische oder die klassische Lösung entscheiden, CAVIS ermöglicht mit dem richtigen Zubehör die Aufnahme von Holztürblättern sowie Ganzglasschiebetüren.

1 2

Ein- und zweiflügelig

Die zweiteilige Schiebetür läuft wie die einflügelige Schiebetür in der Wand. Bei beiden Varianten kann das Türblatt vollständig in die Wandtasche eingeschoben werden. Vorteil der mehrteiligen Schiebetür ist die große Breite, die mit diesem System verschlossen werden kann, ohne dass der Öffnungsradius einer entsprechend großen Tür frei bleiben muss.

Kabelkanal

Die Einbauelemente verfügen über einen integrierten Kabelkanal und ermöglichen es, stromführende Elemente – wie Schalter, Leuchten und Sensoren – direkt neben der Tür zu installieren. Bisher war es nicht möglich, direkt neben einer Schiebetür elektrische Komponenten zu verbauen, da die Tür ja hinter der Wand verlief.

Zum Integrieren von elektrischen oder elektronischen Lösungen, die wie gewohnt am Durchgangsbereich angebracht werden sollen, hat WINGBURG eine Installationsebene in die Wandtasche integriert. Der gewohnte Lichtschalter befindet sich also in unmittelbarer Nähe und kann somit intuitiv bedient werden.

AUSSTATTUNGSLINIEN

Durchdachte Ausstattungslinien

Schon in der Ausstattungslinie Basis bieten Ihnen WINGBURG-Einbauelemente viele Vorteile gegenüber herkömmlichen Bausatzlösungen oder selbst entworfenen Konstruktionen für in der Wand laufende Schiebetüren.

BASIS

Ein Basis-Set enthält alle notwendigen Komponenten, um eine Schiebetür dauerhaft und komfortabel in eine Massivwand zu integrieren; die Bauteile sind genau auf ein deutsches Standard-Türblattmaß abgestimmt. Es besteht bei der einflügeligen Version aus einer − optional vorkonfektionierten − Wandtasche, einem Anschlagpfosten mit Einlaufprofil und einer selbsttragenden Traverse, inklusive einer jederzeit entnehmbaren Laufschiene. Zudem enthält das Set alles Notwendige für die Montage des Türblattes in das Einbauelement: zwei Laufwagen für ein Türblattgewicht bis 80 kg und zwei jederzeit einstellbare Türstopper, also auch nach Montage des Türblattes.

Der Ausstattungsvariante für Holztürblätter liegt ein Bügelbeschlag bei, der das Türblatt mit den Laufwagen verbindet, sowie eine zentrierende Bodenführung für eine 7 mm breite Nut. Die Variante für Glastürblätter beinhaltet Glastürklemmbeschläge für Einscheiben-Sicherheitsgläser und zwei zentrierende Bodenführungen für 8 und 10 mm. Die Sets für zweiflügelige Schiebetüren enthalten alle Komponenten, um zwei Wandtaschen in die Massivwand zu integrieren.

AVANTGARDE (Ergänzung zur Basis-Ausstattung)

Die Ausstattungslinie Avantgarde ergänzt die Basis-Ausstattung um einen beidseitigen Einzugsdämpfer, der in der Laufschiene vormontiert ist. Er entschleunigt das Türblatt beim Öffnen und zieht es kontrolliert und leise einige Zentimeter bis zur Ruheposition in die Wandtasche ein. Der beidseitige Einzugsdämpfer entschleunigt das Türblatt auch beim Schließen, bevor es am Einlaufprofil seine Ruheposition erreicht. Er dient zugleich als Klemmschutz, weil er das ruckartige Schließen
der Tür verhindert, und sollte deshalb bei keiner Schiebetür fehlen.

Zweiflügelige Sets der Ausstattungslinie Avantgarde verfügen zusätzlich über einen beidseitig gedämpften Synchronlauf. Bewegt man ein Türblatt, so wird diese Bewegung automatisch auch vom zweiten Türblatt nachvollzogen. Der große Vorteil besteht darin, dass nur ein Türblatt bewegt werden muss und beide Türblätter immer die identische Position einnehmen − ästhetisch ein großer Gewinn.

EXKLUSIV (Ergänzung zur Basis-Ausstattung)

Die Ausstattungslinie Exklusiv ergänzt die Basis-Ausstattung um die Funktionalität Push to slide, kombiniert mit einem einseitigen Dämpfer, der das Türblatt beim Schließen entschleunigt und in seine Ruheposition zieht. Beide Zubehöre sind in der Laufschiene vormontiert. Die Funktion Push to slide gibt Türblätter wieder frei, die flächenbündig mit der Zarge in der Wandtasche ruhen. Durch sanften Druck auf die Wange des Türblattes springt dieses einige Zentimeter aus der Wandtasche hervor, sodass der Griff des Türblattes wieder betätigt werden kann.

Die Ausstattungslinie Exklusiv unterstützt die detailreduzierte Optik von Schiebetüren optimal. Die Tür ist nur in geschlossenem Zustand sichtbar, wenn sie ihrer Funktion nachkommt und Räume voneinander trennt. Im geöffneten Zustand erlaubt sie es, die gesamte Durchgangsbreite zu nutzen.

INNOVATION (Ergänzung zur Basis-Ausstattung)

Die Ausstattungslinie Innovation ergänzt die Basis-Ausstattung um Funktionen, die sinnbildlich für die Evolution im Bereich der Schiebetür stehen. Sie eröffnen eine neue Dimension von Funktionalität und Komfort, die das Bild der Schiebetür künftig nachhaltig beeinflussen wird. Über die Markteinführung werden wir Sie zeitnah informieren. Seien Sie gespannt!

TECHNIK

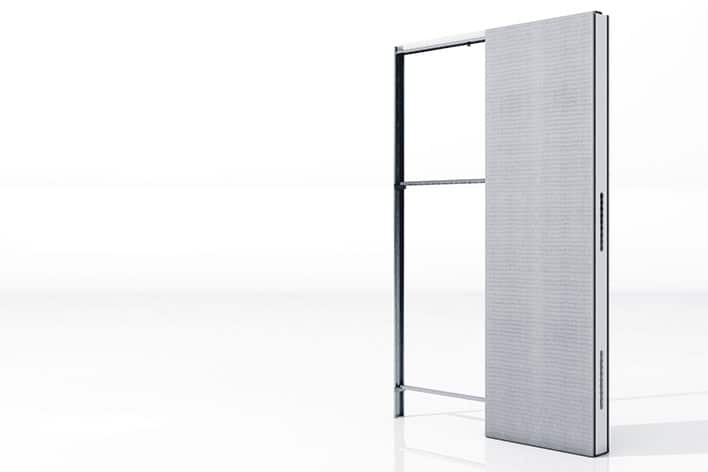

Das Massivwandelement CAVIS ist die Basis für alle Elemente der CAVIS Massivwandfamilie. Die Wandtasche des Elements wird vormontiert geliefert.

In kürzester Zeit montiert: Die vormontierte Wandtasche wird durch das Aufstecken der Traverse und Anschlagpfostens zu einer Einheit. Das Element wird auf OKFF (Oberkante des fertigen Fußbodens) in die vorbereitete Wandöffnung gestellt und ist bereit zum Verputzen. Das vormontierte Element bildet eine Verpackungseinheit, die liegend oder stehend gelagert werden kann. Für ein einfaches Handling erfolgt der Transport auf Paletten. Das Set ist auf ein Mauerwerk von 11,5 cm oder 17,5 cm Ziegelstärke ausgelegt.

Meterrissmarkierung
Verstellbare Türstopper
Laufwagen
Schienentragprofil
Herausnehmbare Laufschiene
Putzträgerplatte
Putzleiste
Zentrierte Bodenführung

Einbauelement In kürzester Zeit montiert: Die wenigen Komponenten des Sets werden einfach zusammengesteckt, wenige stärker beanspruchte Stellen werden verschraubt. Nach rund 15 Minuten ist das Element bereit, in die Wand eingebaut zu werden.

Meterrissmarkierung Eine Meterrissmarkierung auf dem Anschlagpfosten erleichtert den Einbau auf der Baustelle.

Verstellbare Türstopper Beide Türstopper sind nachträglich verstellbar, wodurch die Position des Türblattes in der Wandtasche individuell anpassbar ist. Ein flächenbündiges Einschieben des Türblattes ist möglich.

Laufwagen Der Laufwagen zeichnet sich durch seine Laufruhe aus und ist auf eine Lebensdauer von 100.000 Schließzyklen ausgelegt.

Schienentragprofil Das durchgehende Schienentragprofil wird dauerhaft mit der Wandtasche und dem Anschlagpfosten verschraubt. Es verbindet alle Komponenten zu einer tragenden Einheit.

Herausnehmbare Laufschiene Die Laufschiene kann auch nach Fertigstellung der Wand herausgenommen werden. Das ermöglicht eine Wartung ohne Revisionsklappe und die Ergänzung von Zubehör über die gesamte Lebensdauer.

Putzträgerplatte Die Putzträgerplatte ist fest mit der Unterkonstruktion verbunden und dient als Bindeglied zwischen Einbauelement und Mauerwerk. Die Dicke des Mauerwerks (ohne Putz) wird hier gespiegelt.

Putzleiste Die Putzleiste dient als Anputzhilfe und wird werkseitig vormontiert. Sie bildet die Fertigwandstärke in der Laibung aus, die das Verputzen wesentlich vereinfacht.

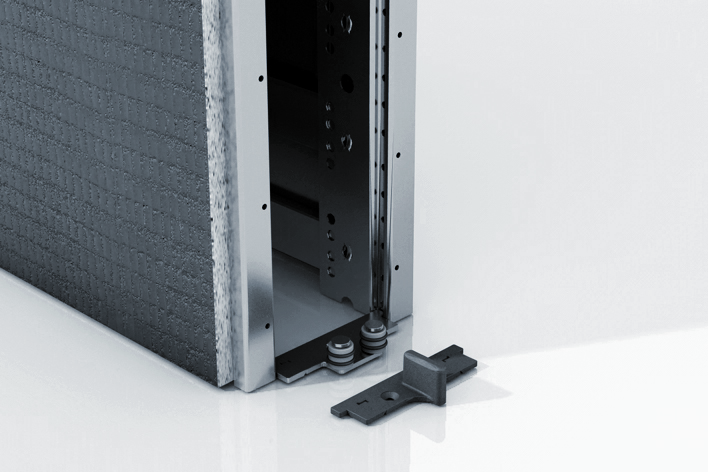

Zentrierte Bodenführung Die Bodenführung für Holz- oder Glastüren verhindert das Pendeln des Türblattes im Einbauelement und trägt zu einem noch ruhigeren Lauf der Tür bei.

TECHNISCHE DATEN

Cavis ist in über 100 Ausstattungsvarianten verfügbar. So entstehen vielfältige Möglichkeiten, Räume kreativ zu verbinden.

Für Glas- und Holztürblätter
Ein- und zweiflügelig
Verwendbar mit Zarge
CW 75/100
35 mm Hohlraumdose

Ausstattungsvarianten für Holztürblätter

CAVIS C1M-H
Einbauelement für Schiebetüren in Massivwand, 1-flg., verwendbar mit Zarge, MW 115/175, für stumpfe Holztürblätter in Standardabmessung bis 80 kg

Technische Daten (PDF)

CAVIS C1MK-H
Einbauelement für Schiebetüren in Massivwand, 1-flg., verwendbar mit Zarge, MW 115/175, Kabelkanal (35-mm-Hohlraumdose), für stumpfe Holztürblätter in Standardabmessung bis 80 kg

Technische Daten (PDF)

CAVIS C2M-H
Einbauelement für Schiebetüren in Massivwand, 2-flg., verwendbar mit Zarge, MW 115/175, für stumpfe Holztürblätter in Standardabmessung bis 80 kg

Technische Daten (PDF)

CAVIS C2MK-H
Einbauelement für Schiebetüren in Massivwand, 2-flg., verwendbar mit Zarge, MW 115/175, Kabelkanal (35-mm-Hohlraumdose), für stumpfe Holztürblätter in Standardabmessung bis 80 kg

Technische Daten (PDF)

Ausstattungsvarianten für Glastürblätter

CAVIS C1M-G
Einbauelement für Schiebetüren in Massivwand, 1-flg., verwendbar mit Zarge, MW 115/175, für Glastürblätter bis 80 kg

Technische Daten (PDF)

CAVIS C1MK-G
Einbauelement für Schiebetüren in Massivwand, 1-flg., verwendbar mit Zarge, MW 115/175, Kabelkanal (35-mm-Hohlraumdose),für Glastürblätter bis 80 kg

Technische Daten (PDF)

CAVIS C2M-G
Einbauelement für Schiebetüren in Massivwand, 2-flg., verwendbar mit Zarge, MW 115/175, für Glastürblätter bis 80 kg

Technische Daten (PDF)

CAVIS C2MK-G
Einbauelement für Schiebetüren in Massivwand, 2-flg., verwendbar mit Zarge, MW 115/175, Kabelkanal (35-mm-Hohlraumdose),für Glastürblätter bis 80 kg

Technische Daten (PDF)

ZUBEHÖR

Sonderausstattung für das Einbauelement CAVIS

Sonderausstattung Beschlag-Set Holz

BESCHLAG-SET HOLZ für Einbauelemente CAVIS
Das „Beschlag-Set Holz“ für Einbauelemente der CAVIS-Serie beinhaltet alle Bauteile, die für die Aufnahme eines Holztürblatt (Maximalgewicht 80 kg) benötigt werden.

Lieferumfang:
Winkelbeschlag inkl. Befestigungsmittel zum Aufschrauben auf das Türblatt, M8x35-Schraube zur Verbindung des Beschlags mit dem Laufwagen in der Laufschiene, zentrierte Türblattführung für eine Standard-Bodennut von 7 mm, Montageanleitung/Herstellerempfehlungen

Sonderausstattung Beschlag-Set Glas

BESCHLAG-SET GLAS für Einbauelemente CAVIS
Das „Beschlag-Set Glas“ für Einbauelemente der CAVIS-Serie beinhaltet alle Bauteile, die für die Aufnahme eines Glastürblattes in 8/10 mm ESG (Maximalgewicht 80 kg) benötigt werden.

Lieferumfang:
Glasklemmbeschlag, zentrierte Glastürblattführung, Montageanleitung/Herstellerempfehlungen

Sonderausstattung Einzelkomponenten

Einzugsdämpfer, einseitig (für Türblätter > 610 mm Breite)
Der einseitige Einzugsdämpfer entschleunigt das Türblatt beim Schließen der Tür und zieht dieses einige Zentimeter bis zur Ruheposition ein. Er übernimmt gleichzeitig die Funktion des Einklemmschutzes.

Hinweis: Standard-Einzugsdämpfer bis 50 kg Türblattgewicht; Auf Anfrage bis 80 kg

Einzugsdämpfer, beidseitig (für Türblätter > 860 mm Breite )
Der beidseitige Einzugsdämpfer besitzt die Funktionalität des einseitigen Einzugsdämpfers. Das Türblatt wird kontrolliert und leise in die Wandtasche und in Richtung Anschlagpfosten geführt.

Hinweis: Standard-Einzugsdämpfer bis 50 kg Türblattgewicht; Auf Anfrage bis 80 kg

Push to slide
Mit demPush to slide lassen sich Türblätter, die im Durchgang flächenbündig mit der Zarge in der Wandtasche ruhen, wieder freigeben. Durch sanften Druck auf das Türblatt springt dieses einige Zentimeter aus der Wandtasche hervor, sodass der eingelassene Griff des Türblattes wieder betätigt werden kann. Diese Funktion lässt sich mit einem einseitigen Dämpfer kombinieren.

TIPP: Bedenken Sie bei der Wahl des Griffes, dass er zur Einlaufbreite des Elements/der Zarge passen muss.

Synchronlauf (für zweiflügelige Türen)
Der Synchronlauf überträgt die Bewegungen von einem Türblatt auf das zweite Türblatt. Beide Türblätter eines zweiflügligen Elements können mit einer Hand gleichzeitig und synchron bewegt werden. Der Synchronlauf funktioniert in Kombination mit Holz- und Glastüren. Serienmäßig sind einseitige Einzugdämpfer im Lieferumfang enthalten.

HINWEIS: Für Breiten je Türblatt von 1235 mm

Ergänzende Bauteile

Gipskartonlaibung-Set für Holz- oder Glastüren
Die Gipskartonlaibung bietet eine marktgängige Lösung an, um Schiebetüren mit einer rahmenlosen Optik auszuführen. Der Lieferumfang besteht aus den Formteilen, einem Dichtungsbürstenpaket und einer Serviceblende. Die Serviceblende kann demontiert werden, wodurch sämtliche Vorteile der abnehmbaren Schiene erhalten bleiben. Auf Anfrage sind auch asymmetrische Laibungen erhältlich. Alternativ, deutlich einfacher und hochwertiger ist die Verwendung der Elemente aus der BELPORT-Serie.

Standardmaße für Türblatt bis 1235 x 2350 mm
max. Türblatthöhe = 3000 mm
verfügbare Wandstärken = 125/150 mm
Sonderwandstärken auf Anfrage

Stahlzarge
Die ideale Lösung für hochfrequentierte Räume. Stahlzargen sind sehr stoßfest und erhöhen die Stabilität der gesamten Türkonstruktion. Sie sind bereits grundiert und können in allen Farbtönen bauseits lackiert werden. Die oberen Querstücke sind jederzeit abnehmbar, dadurch kann das Türblatt auch nach dem Einbau ausgehängt werden.
